,,

不銹鋼件等離子拋光加工與存儲(chǔ)須知事項(xiàng)是什么

不銹鋼件等離子拋光加工與存儲(chǔ)須知事項(xiàng)不銹鋼件儲(chǔ)存:

應(yīng)有專(zhuān)用存放架,存放架應(yīng)為木質(zhì)或表面噴漆的碳鋼支架或墊以橡膠墊,以與碳鋼等其它金屬材質(zhì)隔離。存放時(shí),儲(chǔ)存位置應(yīng)便于吊運(yùn),與其它材料存放區(qū)相對(duì)隔離,應(yīng)有防護(hù)措施,以避免灰塵、油污、鐵銹對(duì)不銹鋼的污染。不銹鋼產(chǎn)品加工過(guò)程中存在的問(wèn)題!
1.焊縫缺陷:焊縫缺陷較嚴(yán)重,采用手工機(jī)械打磨處理方法來(lái)彌補(bǔ),產(chǎn)生的打磨痕跡,造成表面不均勻,影響美觀。
2.表面不一致:只對(duì)焊縫進(jìn)行酸洗鈍化,也造成表面不均勻,影響美觀。
3.劃痕難除去:整體酸洗鈍化,也不能將加工過(guò)程中產(chǎn)生的各種劃痕去掉,并且也不能去除由于劃傷、焊接飛濺而粘附在不銹鋼表面的碳鋼、飛濺等雜質(zhì),導(dǎo)致在腐蝕介質(zhì)存在的條件下發(fā)生化學(xué)腐蝕或電化學(xué)腐蝕而生銹。
4.打磨拋光鈍化不均勻:手工打磨拋光后進(jìn)行酸洗鈍化處理,對(duì)面積較大的工件,很難達(dá)到均勻一致處理效果,不能得理想的均勻表面。并且工時(shí)費(fèi)用,輔料費(fèi)用也較高。
5.酸洗能力有限:酸洗鈍化膏并不是萬(wàn)能的,對(duì)等離子切割、火焰切割而產(chǎn)和黑色氧化皮,較難除去。
6.人為因素造成的劃傷比較嚴(yán)重:在吊裝、運(yùn)輸和結(jié)構(gòu)加工過(guò)程中,磕碰、拖拉、錘擊等人為因素造成的劃傷比較嚴(yán)重,使得表面處理難度加大,而且也是處理后產(chǎn)生銹蝕的主要原因。
7.設(shè)備因素:在型材、板材卷彎、折彎過(guò)程中,造成的劃傷和折痕也是處理后產(chǎn)生銹蝕的主要原因。
8.其他因素:不銹鋼原材料在采購(gòu)、儲(chǔ)存過(guò)程中,由于吊裝、運(yùn)輸過(guò)程產(chǎn)生的磕碰和劃傷也比較嚴(yán)重,也是產(chǎn)生銹蝕的原因之一。不銹鋼件吊裝:吊裝時(shí),應(yīng)采用專(zhuān)用吊具,如吊裝帶、專(zhuān)用夾頭等,嚴(yán)禁使用鋼絲繩以免劃傷表面;并且在起吊和放置時(shí),應(yīng)避免沖擊磕碰造成劃傷。不銹鋼件運(yùn)輸:運(yùn)輸時(shí),應(yīng)用運(yùn)輸工具(如小車(chē)、電瓶車(chē)等),并應(yīng)潔凈有隔離防護(hù)措施,以防灰塵、油污、鐵銹污染不銹鋼。嚴(yán)禁拖拉,避免磕碰、劃傷。

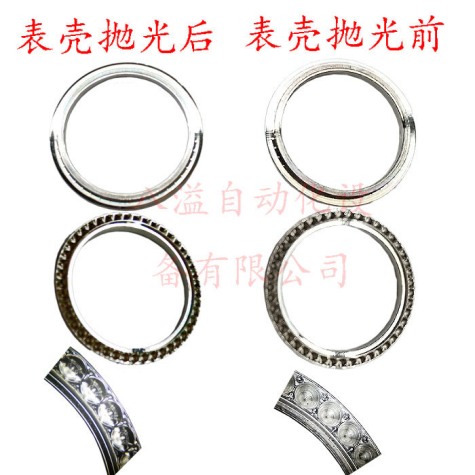

不銹鋼件等離子拋光加工
1.加工區(qū):不銹鋼件的加工區(qū)域應(yīng)相對(duì)固定。不銹鋼件加工區(qū)的平臺(tái)應(yīng)采取隔離措施,如鋪上橡膠墊等。不銹鋼件加工區(qū)的定置管理、文明生產(chǎn)應(yīng)加強(qiáng),以避免對(duì)不銹鋼件的損傷與污染。
2.下料:不銹鋼件的下料采用剪切或等離子切割、鋸切等。
a.剪切:剪切時(shí),應(yīng)與送進(jìn)支架隔離,落料斗也應(yīng)鋪以橡膠墊,避免劃傷。
b.等離子切割:等離子切割后,割渣應(yīng)清理干凈。批量切割時(shí),對(duì)于已完成的零件應(yīng)及時(shí)清理出現(xiàn)場(chǎng),以避免割渣對(duì)工件的玷污。

c.鋸切下料:鋸切下料時(shí),夾緊應(yīng)加以膠皮保護(hù),鋸切后應(yīng)清理工件上的油污、殘?jiān)取C(jī)械加工:不銹鋼件在車(chē)、銑等機(jī)械加工時(shí)也應(yīng)注意防護(hù),作業(yè)完成應(yīng)清理干凈工件表面的油污、鐵屑等雜物。成型加工:在卷板、折彎過(guò)程中,應(yīng)采取有效措施避免造成不銹鋼件表面劃傷和折痕。不銹鋼件的焊接鉚焊:不銹鋼件在組對(duì)時(shí),應(yīng)避免強(qiáng)制組裝,尤其避免火焰烤校裝配。組對(duì)或制作過(guò)程如有臨時(shí)采用等離子切割時(shí),應(yīng)采取隔離措施以避免割渣對(duì)其它不銹鋼件的污染。切割后,工件上的割渣應(yīng)清理干凈。焊接:不銹鋼件焊接前必須認(rèn)真清除油污、銹跡、灰塵等雜物。焊接時(shí)盡量采用氬弧焊接,采用手工電弧焊時(shí)應(yīng)采用小電流、快速焊,避免擺動(dòng)。嚴(yán)禁在非焊接區(qū)域引弧,地線位置適當(dāng)、連接牢固,以避免電弧擦傷。焊接時(shí)應(yīng)采取防飛濺措施(如刷白灰等方法)。焊后應(yīng)用不銹鋼(不得采用碳鋼)扁鏟徹底清理熔渣和飛濺。多層焊:多層焊時(shí),層間熔渣必須清除干凈。多層焊時(shí),應(yīng)控制層間溫度,一般不得超過(guò)60℃。焊縫:焊縫接頭應(yīng)修磨,焊縫表面不得有熔渣、氣孔、咬邊、飛濺、裂紋、未熔合、未焊透等缺陷,焊縫與母材應(yīng)圓滑過(guò)渡,不得低于母材。矯形:不銹鋼件的矯形,應(yīng)避免采用火焰加熱方法,尤其不允許反復(fù)加熱同一區(qū)域。矯形時(shí),盡量采用機(jī)械裝置,或用木錘(橡皮錘)或墊橡皮墊錘擊,禁止用鐵錘錘擊,以避免損傷不銹鋼件。

東莞市八溢自動(dòng)化設(shè)備有限公司擁有17年等離子拋光去毛刺設(shè)備的研發(fā)、設(shè)計(jì)、制造經(jīng)驗(yàn)，主要產(chǎn)品有等離子拋光去毛刺設(shè)備、超聲波清洗設(shè)備、污水處理設(shè)備、自動(dòng)化改造升級(jí)。可根據(jù)客戶(hù)的產(chǎn)品大小，形狀，產(chǎn)量等需求設(shè)計(jì)專(zhuān)用的等離子拋光去毛刺設(shè)備。聯(lián)系電話：談先生：15282129198。

關(guān)鍵字：

本文網(wǎng)址：http://www.wazoy.com/news_view_2116_329.html

上一篇：等離子拋光機(jī)拋不銹鋼的效果

下一篇：不銹鋼門(mén)有點(diǎn)發(fā)黑可以拋光嗎
