鋅合金的活化

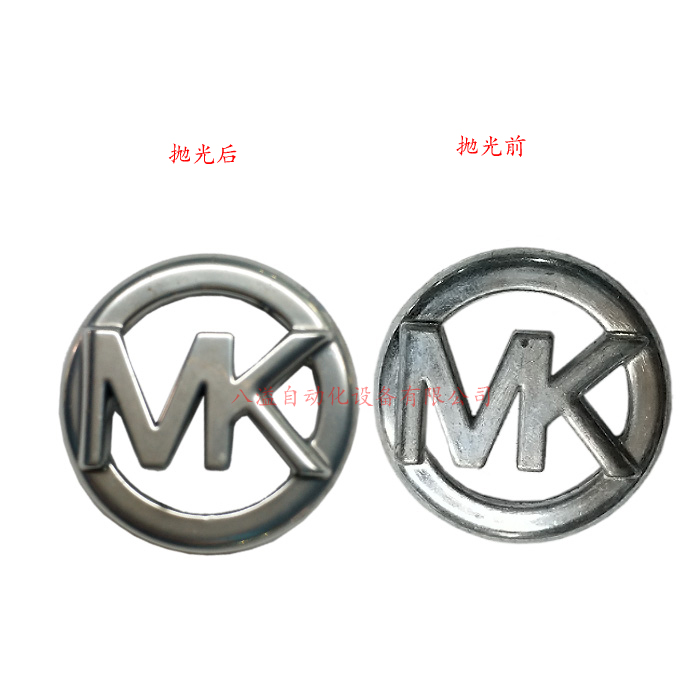

活化及預鍍?yōu)榱诉M一步提高鋅合金壓鑄件電鍍層的結(jié)合力，還需按下列方法進行鍍前預處理。如果確定采用預鍍氰化銅，則工件應在質(zhì)量濃度為3～10g/L的氰化鈉溶液中活化，不清洗直接進行預鍍銅。鍍液中銅的質(zhì)量濃度不宜高，而游離氰化鈉的質(zhì)量濃度不宜低。同時，為了防止工件深凹處鋅與鍍液中電位較正的銅離子發(fā)生置換反應，工件必須帶電下槽并采用沖擊電流起鍍。如果確定采用預鍍檸檬酸鹽中性鎳，工件應在質(zhì)量濃度為30～50g/L的檸檬酸溶液中進行活化，不清洗直接預鍍鎳。這種中性預鍍鎳需要提高鍍液的pH值，一般pH值控制在6.5～7.0，并保持硫酸鎳與檸檬酸鈉的質(zhì)量濃度比在1.1：(1.0～1.3)，可防止鋅與鎳離子發(fā)生置換反應，提高鍍層的結(jié)合力。6.結(jié)語鍍前處理對鋅合金壓鑄件的電鍍質(zhì)量影響很大，生產(chǎn)中必須認真對待各工序要點，八溢自動化設備有限公司主要是生產(chǎn)的等離子鋅合金拋光設備、可以有效對鋅合金拋光、去毛刺、披鋒、環(huán)保無污染、環(huán)境干凈舒適、無粉塵、無噪音，是當今理想的拋光設備。了解相關(guān)視頻
本文網(wǎng)址：http://www.wazoy.com/news_view_1806_333.html
地址：廣東省東莞市塘廈鎮(zhèn)林村社區(qū)田心41號
統(tǒng)一服務熱線：15282129198
座機、傳真：0769-81001406 備案號：
關(guān)于我們
樣品中心
新聞資訊
關(guān)注我們
